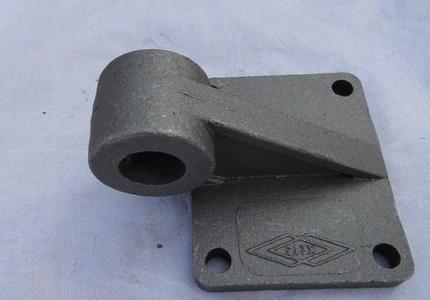

鑄鋼件用鑄鋼制作的零件_是鑄鋼件了。與鑄鐵性能相似，但比鑄鐵強(qiáng)度好。
鑄鋼用以澆注鑄件的鋼。鑄造合金的一種。鑄鋼分為鑄造碳鋼、鑄造低合金鋼和鑄造特種鋼3類(lèi)。
①鑄造碳鋼。
以碳為主要合金元素并含有少量其他元素的鑄鋼。含碳小于0.2％的為鑄造低碳鋼，含碳0.2％～0.5％的為鑄造中碳鋼，含碳大于0.5％的為鑄造高碳鋼。隨著含碳量的增加，鑄造碳鋼的強(qiáng)度增大，硬度提高。鑄造碳鋼具有較高的強(qiáng)度、塑性和韌性，成本較低，在重型機(jī)械中用于制造承受大負(fù)荷的零件，如軋鋼機(jī)機(jī)架、水壓機(jī)底座等；在鐵路車(chē)輛上用于制造受力大又承受沖擊的零件如搖枕、側(cè)架、車(chē)輪和車(chē)鉤等。
②鑄造低合金鋼。
含有錳 、鉻、銅等合金元素的鑄鋼。合金元素總量一般小于5％，具有較大的沖擊韌性，并能通過(guò)熱處理獲得_的機(jī)械性能。鑄造低合金鋼比碳鋼具有較優(yōu)的使用性能，能減小零件質(zhì)量，提高使用壽命。
③鑄造特種鋼。
為適應(yīng)特殊需要而煉制的合金鑄鋼，品種繁多，通常含有一種或多種的高量合金元素，以獲得某種特殊性能。例如 ，含錳11％～14％的高錳鋼能耐沖擊磨損，多用于礦山機(jī)械、工程機(jī)械的耐磨零件；以鉻或鉻鎳為主要合金元素的各種不銹鋼，用于在有腐蝕或650℃以上高溫條件下工作的零件，如化工用閥體、泵、容器或大容量電站的汽輪機(jī)殼體等。
鑄鋼件安全生產(chǎn)技術(shù)
一、按照化學(xué)成分鑄鋼可分為碳素鑄鋼和合金鑄鋼兩大類(lèi)。　1、碳素鑄鋼 　　一般的，低碳鋼ZG15的熔點(diǎn)較高、鑄造性能差，僅用于制造電機(jī)零件或滲碳零件；中碳鋼ZG25～ZG45，具有高于各類(lèi)鑄鐵的綜合性能，即強(qiáng)度高、有優(yōu)良的塑性和韌性，因此適于制造形狀復(fù)雜、強(qiáng)度和韌性要求高的零件，如火車(chē)車(chē)輪、鍛錘機(jī)架和砧座、軋輥和高壓閥門(mén)等，是碳素鑄鋼中應(yīng)用_多的一類(lèi)；高碳鋼ZG55的熔點(diǎn)低，其鑄造性能較中碳鋼的好，但其塑性和韌性較差，僅用于制造少數(shù)的耐磨件。 　　2、合金鑄鋼 　　根據(jù)合金元素總量的多少，合金鑄鋼可分為兩低合金鋼和高合金鋼大類(lèi)。 　?。?）低合金鑄鋼，我國(guó)主要應(yīng)用錳系、錳硅系及鉻系等。如ZG40Mn、ZG30MnSi1、ZG30Cr1MnSi1等。用來(lái)制造齒輪、水壓機(jī)工作缸和水輪機(jī)轉(zhuǎn)子等零件，而ZG40Cr1常用來(lái)制造高強(qiáng)度齒輪和高強(qiáng)度軸等重要受力零件。 　?。?）高合金鑄鋼，具有耐磨、耐熱或_等特殊性能。如高錳鋼ZGMn13，是一種抗磨鋼，主要用于制造在干磨擦工作條件下使用的零件，如挖掘機(jī)的抓斗前壁和抓斗齒、拖拉機(jī)和坦克的履帶等；鉻鎳不銹鋼ZG1Cr18Ni9和鉻不銹鋼ZG1Cr13和ZGCr28等，對(duì)硝酸的_性很高，主要用于制造化工、石油、化纖和食品等設(shè)備上的零件。
二、鑄鋼的鑄造工藝特點(diǎn)
鑄鋼的機(jī)械性能比鑄鐵高，但其鑄造性能卻比鑄鐵差。因?yàn)殍T鋼的熔點(diǎn)較高，鋼液易氧化、鋼水的流動(dòng)性差、收縮大，其體收縮率為10～14%，線收縮為1.8～2.5%。為防止鑄鋼件產(chǎn)生澆不足、冷隔、縮孔和縮松、裂紋及粘砂等缺陷，_采取比鑄鐵復(fù)雜的工藝措施： 　　1、由于鋼液的流動(dòng)性差，為防止鑄鋼件產(chǎn)生冷隔和澆不足，鑄鋼件的壁厚不能小于8mm；澆注系統(tǒng)的結(jié)構(gòu)力求簡(jiǎn)單、且截面尺寸比鑄鐵的大；采用干鑄型或熱鑄型；適當(dāng)提高澆注溫度，一般為1520°～1600℃，因?yàn)闈沧囟雀撸撍倪^(guò)熱度大、保持液態(tài)的時(shí)間長(zhǎng)，流動(dòng)性可得到_。但是澆溫過(guò)高，會(huì)引起晶粒粗大、熱裂、氣孔和粘砂等缺陷。因此一般小型、薄壁及形狀復(fù)雜的鑄件，其澆注溫度約為鋼的熔點(diǎn)溫度+150℃；大型、厚壁鑄件的澆注溫度比其熔點(diǎn)高出100℃左右。 　　2、由于鑄鋼的收縮大大_過(guò)鑄鐵，為防止鑄件出現(xiàn)縮孔、縮松缺陷，在鑄造工藝上大都采用冒口和、冷鐵和補(bǔ)貼等措施，以實(shí)現(xiàn)順序凝固。 　　此外，為防止鑄鋼件產(chǎn)生縮孔、縮松、氣孔和裂紋缺陷，應(yīng)使其壁厚均勻、避免尖角和直角結(jié)構(gòu)、在鑄型用型砂中加鋸末、在型芯中加焦炭、以及采用空心型芯和油砂芯等來(lái)_砂型或型芯的退讓性和透氣性。 　?。?）鑄鋼的熔點(diǎn)高，相應(yīng)的其澆注溫度也高。高溫下鋼水與鑄型材料相互作用，_易產(chǎn)生粘砂缺陷。因此，應(yīng)采用耐火度較高的人造石英砂做鑄型，并在鑄型表面刷由石英粉或鋯砂粉制得的涂料。為減少氣體來(lái)源、提高鋼水流動(dòng)性及鑄型強(qiáng)度，大多鑄鋼件用干型或快干型來(lái)鑄造，如采用CO2硬化的水玻璃砂型。
三、鑄鋼件的熱處理
鑄鋼件均應(yīng)在熱處理后使用。因?yàn)殍T態(tài)下的鑄鋼件內(nèi)部存在氣孔、裂紋、縮孔和縮松、晶粒粗大、組織不均及殘余內(nèi)應(yīng)力等鑄造缺陷，使鑄鋼件的強(qiáng)度、尤其是塑性和韌性大大降低。 　　為細(xì)化晶粒、均勻組織及消除內(nèi)應(yīng)力，鑄鋼件_進(jìn)行正火或退火處理。正火處理后的鋼，其機(jī)械性能較退火后的高，成本也較低，所以應(yīng)用較多。但由于正火處理會(huì)引起較退火大的內(nèi)應(yīng)力，只適用于含碳量小于0.35%的鑄鋼件。因?yàn)榈吞艰T鋼件的塑性好，冷卻時(shí)不易開(kāi)裂。為減小內(nèi)應(yīng)力，鑄鋼件在正火后，還應(yīng)進(jìn)行高溫回火。對(duì)于含碳量≥0.35%的、結(jié)構(gòu)復(fù)雜及易產(chǎn)生裂紋的鑄鋼件，只能進(jìn)行退火處理。鑄鋼件不宜淬火，否則_易開(kāi)裂。
四、鑄鋼的熔煉
鑄鋼的熔煉一般采用平爐，電弧爐和感應(yīng)爐等。平爐的特點(diǎn)是容量大、可利用廢鋼作原料、能準(zhǔn)確控制鋼的成分并能熔煉_鋼及低合金鋼，多用于熔煉質(zhì)量要求高的、大型鑄鋼件用的鋼液。 　　三相電弧爐的開(kāi)爐和停爐操作方便，能_鋼液的成分和質(zhì)量、對(duì)爐料的要求不甚嚴(yán)格、容易升溫，故能煉_鋼、_合金鋼和特殊鋼等，是生產(chǎn)成型鑄鋼件的常用設(shè)備。 　　此外，采用工頻或中頻感應(yīng)爐，能熔煉各種_合金鋼和碳含量_低的鋼。感應(yīng)爐的熔煉速度快、合金元素?zé)龘p小、能源消耗少、且鋼液質(zhì)量高，即雜質(zhì)含量少、夾雜少，適于小型鑄鋼車(chē)間采用。
